三井刻印の提案力

加工形状に合わせた工具作り

三井刻印では、加工ワークの形状に合わせた工具作りを行っています。加工形状が決まっていれば、これらの事が可能になります。

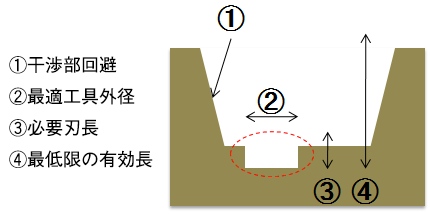

加工形状と切削工具

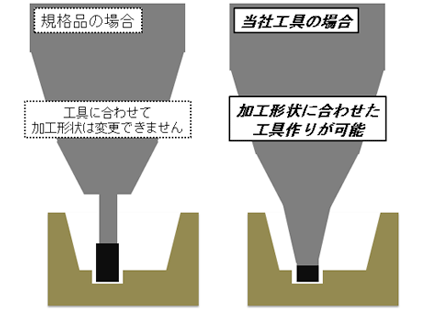

切削工具の規格品とオーダー品の違い

当社のPCD工具とCBN工具は新品の半額程度で再研磨します

再研磨なら新品の半額で

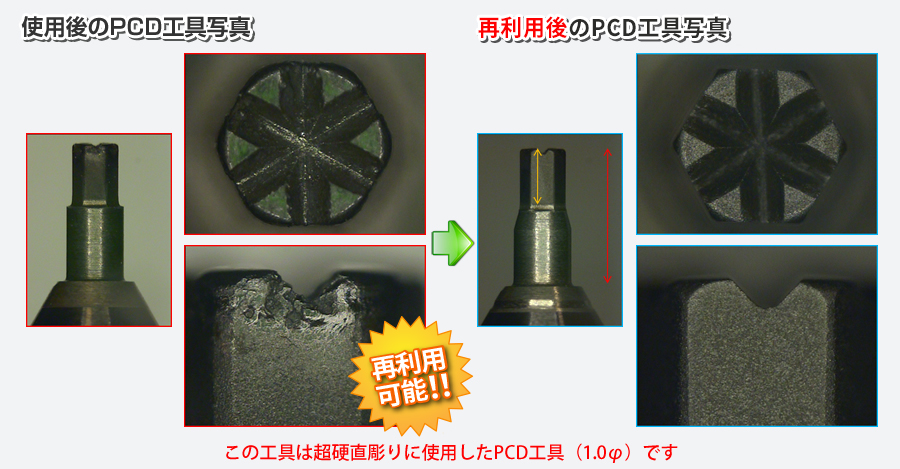

PCD工具の再研磨のビフォアーアフター

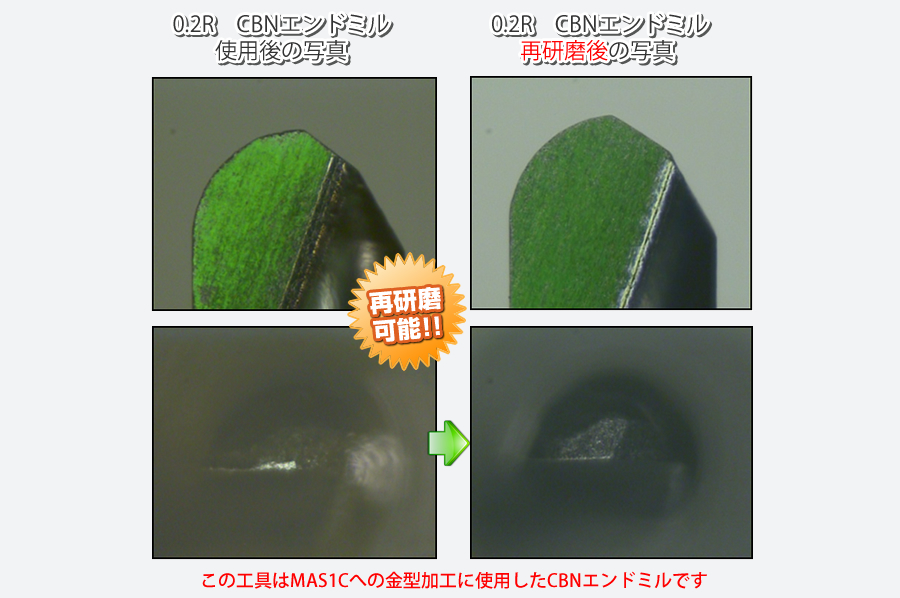

CBNエンドミルの再研磨ビフォア―アフター

当社では使用後の工具の再研磨による低価格化をお勧めしております。
再研磨に関してご興味のある方は、まずはご連絡ください。

※一部、再研磨に対応しない商品もございます。

製作事例 (2015.8.)

依頼1
依頼内容 角穴コーナー部を確保したい
用途 SUS薄板への貫通穴加工
現状の問題点 工具が存在しない
当社への要望 とにかく作って欲しい!
工具の仕様 工具素材:超硬

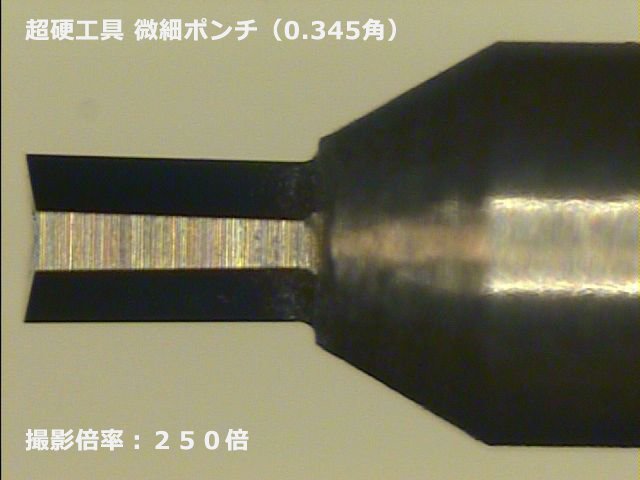

-0.5度 0.345角 四角柱 ポンチ
(2面Dカットあり)
製造時のポイント 稜線部のシャープネス
寸法精度±3μm
お客様コメント 工具が入手出来てひと安心
初回加工テスト結果も良好
更なる要望 切れ味を確保しつつ耐久力の向上
依頼2
依頼内容 微細彫刻加工用工具
用途 焼入れ鋼(HRC52)への切削加工
現状の問題点 大幅なバリ抑制
当社への要望 切れ味と耐久力の両立
工具の仕様 工具素材:超硬(コーティング)

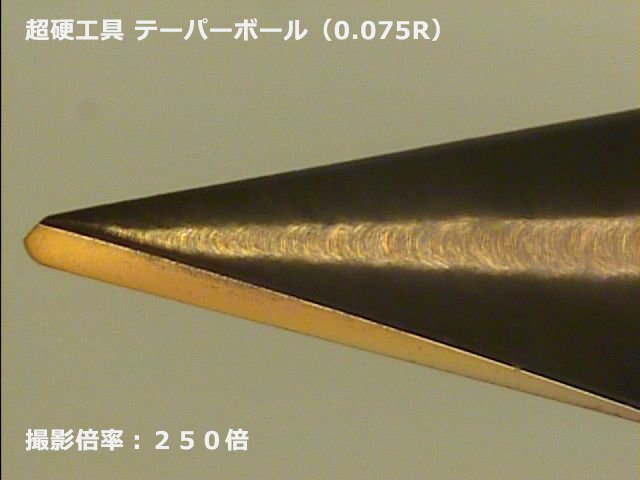

片角14度 0.075R
1枚刃テーパーボール
※コーティングは外注になります
製造時のポイント 切削屑排出性と剛性の確保
お客様コメント 内製工具との差は歴然
耐久力も大幅に向上
更なる要望 現状は特になし
依頼3
依頼内容 文字彫り加工用工具
用途 アルミへの微細彫刻加工
現状の問題点 バリをゼロにする
当社への要望 とにかくキレのイイ工具
工具の仕様 工具素材:超硬(ノンコート)

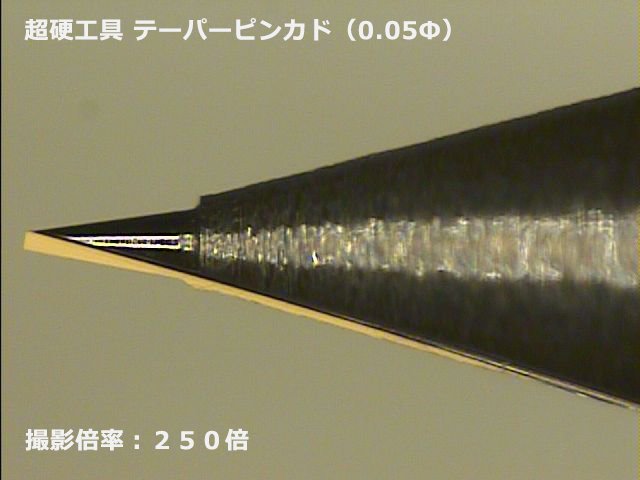

片角10度 0.05Φ 1枚刃テーパー
※当社標準在庫品です
製造時のポイント 標準品の為、特になし
お客様コメント シャープな文字彫刻が可能に
市販工具と比較しバリはほぼゼロ
更なる要望 現状は特になし
